Коротко: 1CD-FTV - дизель Toyota з Common Rail об’ємом 1995 см³ (2.0 D-4D), з ременем ГРМ і 16 клапанами. Двигун дебютував на Avensis у 1999 році, на RAV4 другого покоління і Previa з’явився у 2001 році; його ставили також на Avensis T25, Corolla E12 і Corolla Verso, а в Avensis замінили у 2006 році. Потужність 90, 110 або 116 к.с. залежно від версії і року. Клапани регулюють шайбами. Олива в Avensis T25 і Corolla E12 - 5,9 л із фільтром, класу ACEA B1 або API CF-4. Сервісний бюлетень Toyota описує нерівний холодний холостий хід, дим і стукіт через форсунки Denso з заміною і кодуванням форсунок; відкликань саме через мотор ми не знайшли.

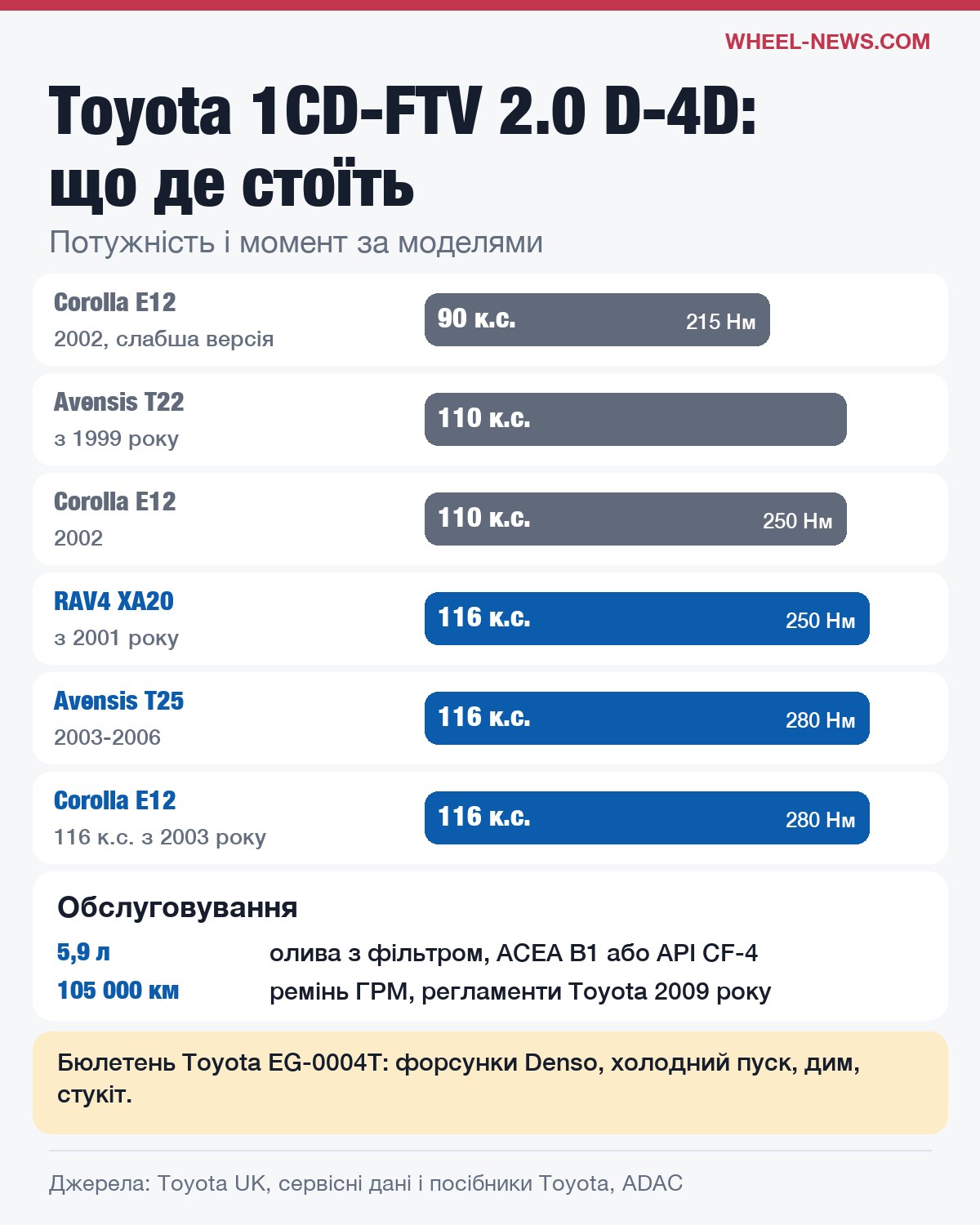

Моделі, потужність і роки
Британські матеріали Toyota підтверджують насамперед ринок Великої Британії. Метричні кінські сили і британські bhp різняться: 114 bhp - це близько 116 к.с., 109 bhp - близько 110 к.с.
| Модель і період | Потужність і момент | Euro і джерело |
|---|---|---|
| Avensis T22, D-4D з 1999 року (версія 2000 року) | 109 bhp (близько 110 к.с.) | Euro III, архів Toyota UK про Avensis 1997-2003, Toyota UK |
| Avensis T25, з 2003 року до заміни мотора в 2006 році | 85 кВт (116 к.с.), 280 Нм при 2000-2200 об/хв | Euro IV, Toyota UK, технічний пакет Toyota UK 2006 року |
| Corolla E12, гама 2002 року | 90 к.с. і 215 Нм або 110 к.с. і 250 Нм | Toyota UK |
| Corolla E12, 116 к.с. з 2003 року (версія 2004-2007 років) | 85 кВт (116 к.с.) при 3600 об/хв, 280 Нм при 2000-2200 об/хв | Euro IV, Toyota UK, ADAC |
| Corolla Verso, гама 2002 року | 90 к.с., 215 Нм | Toyota UK |
| Corolla Verso, травень 2004 - осінь 2005 року, Велика Британія | 114 bhp (близько 116 к.с.) | Toyota UK |
| RAV4 XA20, дизель з 2001 року | 85 кВт (116 к.с.) при 4000 об/хв, 250 Нм при 1800-3000 об/хв | Euro III, Toyota UK |
| Previa, дизель з травня 2001 року | 114 bhp (близько 116 к.с.), 250 Нм при 1800-3000 об/хв | Toyota UK |
Повної матриці всіх європейських країн і змін за VIN ми не встановили.
Технічні характеристики
| Параметр | Значення |
|---|---|
| Робочий об’єм | 1995 см³, 4 циліндри, 16 клапанів, DOHC |
| Діаметр циліндра і хід поршня | 82,2 х 94,0 мм |
| Ступінь стиску | 18,6:1 у ранніх Corolla і RAV4, 17,8:1 у Corolla на 116 к.с. |
| Привід ГРМ | зубчастий ремінь |
| Клапани | регулювання шайбами; на холодному моторі впуск 0,20-0,30 мм, випуск 0,35-0,45 мм |
| Паливна система | Common Rail, 1350 бар у початкового мотора; електромагнітні форсунки |
| Наддув і рециркуляція | турбіна зі змінною геометрією, інтеркулер і рециркуляція газів - підтверджено для Previa і RAV4 |
| Сажовий фільтр | немає в Corolla на 116 к.с. за ADAC; версія D-CAT (DPNR) для Avensis - з 2004 року |
Розміри і ступінь стиску - за Toyota UK і Toyota UK, зазори клапанів - за ремонтним посібником Toyota RM866E (копія), тиск 1350 бар - за Toyota. Ремонтний посібник Avensis RM1018S (копія) описує ширший діапазон тиску і електромагнітні форсунки, але на всі версії його не переносимо. Однакове оснащення всіх версій, зокрема 90-сильної, ми не підтвердили, а твердження «у всіх 1CD-FTV немає сажового фільтра» неправильне: Toyota продавала Avensis 2.0 D-CAT з нейтралізатором DPNR (Toyota UK).
Ремінь ГРМ
У європейських регламентах Toyota від 27.02.2009 для Avensis CDT250, Corolla CDE120 і Corolla Verso CUR10 заміна ременя ГРМ стоїть через 105 000 км (регламент Toyota для Avensis CDT250). Ми бачили індексований текст, а не відкритий оригінал, тож звірте інтервал із сервісною книжкою; єдиного календарного строку для всіх 1CD-FTV ми не підтвердили. Якщо історія заміни невідома, ремінь розумно поміняти після купівлі.
Олива, інтервал і паливо
| Що | Вимога | Джерело |
|---|---|---|
| Avensis T25 | 5,9 л із фільтром, 5,3 л без нього; ACEA B1, API CF-4 або CF | сервісні дані Toyota SDS466E (копія) |
| Corolla E12 | 5,9 л із фільтром, 5,3 л без нього; ACEA B1, API CF-4 або CF | посібник Corolla 2004 року Toyota Adria |
| В’язкість, Avensis | 5W-30, 10W-30, 15W-40 або 20W-50 відповідно до умов | регламент Toyota для Avensis CDT250 |
| Інтервал, Avensis CDT250 (індексований текст регламенту) | 15 000 км або 12 місяців, що настане раніше; у важких умовах - 7500 км або 6 місяців | регламент Toyota для Avensis CDT250 |
| Паливо, Corolla | дизель, цетанове число від 48, сірка до 500 ppm | посібник Corolla 2004 року Toyota Adria |
Допуск ACEA C2 як загальну вимогу для 1CD-FTV ми не підтвердили: у таблиці Avensis він стосується інших моторів. Для версії D-CAT Toyota окремо вимагає низькосірчисте паливо.
Бюлетень про форсунки
Знайдена копія сервісного бюлетеня Toyota EG-0004T-0206-EN (редакція 23.06.2009) описує нерівний холостий хід холодного двигуна, дим, важкий пуск і незвичний стукіт. Серед застосувань - Corolla CDE120, Corolla Verso CUR10 і Avensis CDT250 з 1CD-FTV Euro IV. Бюлетень охоплює електромагнітні форсунки і насоси HP3 і HP4 Denso, передбачає перевірку і заміну форсунок та введення компенсаційного коду в блок керування. Це сервісний бюлетень, а не відкликання; точні межі років і VIN ми не підтвердили.
Номерів кампаній KBA чи DVSA щодо клапана рециркуляції газів, форсунок, ПНВТ, датчиків, маховика чи зчеплення 1CD-FTV ми не знайшли; повного реєстру з прив’язкою до мотора отримати не вдалося, тож це не доказ, що кампаній не було.
Що повідомляє ADAC
| Звіт | Що в ньому |
|---|---|
| Звіт ADAC про вживаний Avensis 2003-2009 років | серед причин несправностей - клапан рециркуляції газів, стартер і його електромагніт, приводний вал, генератор; за статистикою поломок ADAC результат середній, TÜV - трохи краще за середнє |
| Звіт ADAC про вживану Corolla 2001-2007 років | надійність висока, двигуни витривалі; поодинокі проблеми коробок на великих пробігах; TÜV - позитивно |
Це дані поколінь машин, а не окрема статистика 1CD-FTV. Звіту ADAC чи TÜV з переліком несправностей саме дизельного RAV4 другого покоління ми не знайшли.
| Твердження | Що кажуть джерела |
|---|---|
| «Проблемні форсунки» | Симптоми і ремонт описує бюлетень Toyota EG-0004T-0206-EN |
| «Форсунки обов’язково виходять з ладу після 150 тисяч» | Не підтверджено |
| «Масовий дефект маховика чи ПНВТ» | Не підтверджено |
| «Ресурс 500 тисяч км» | Не підтверджено |
| «Усі без сажового фільтра» | Ні: була версія D-CAT з нейтралізатором DPNR |
1CD-FTV, 1AD-FTV і 2AD-FTV
1AD-FTV і 2AD-FTV - інше сімейство AD, представлене в 2005 році: 1AD - 1998 см³ і 86 х 86 мм, 2AD - 2231 см³ і 86 х 96 мм, обидва з алюмінієвими блоком і головкою (за технічним пакетом Toyota UK 2006 року). Мотор 1CD-FTV мав інші розміри, ремінь і регулювання клапанів шайбами. Заміна залежала від моделі: Avensis у 2006 році отримав 1AD-FTV на 126 к.с. (Toyota UK), Corolla Verso у Великій Британії восени 2005 року - 2.2 D-4D на 136 к.с. (Toyota UK), а 90-сильну Corolla в 2004 році змінив 1.4 1ND-TV (Toyota UK). Серійного мотора з кодом «2CD-FTV» офіційними джерелами ми не підтвердили. Про наступників - у картках двигуна 1AD-FTV і двигуна 2AD-FTV.
Ресурс
Заводської цифри ресурсу 1CD-FTV у перевірених джерелах немає, і ми не наводимо оцінок без статистики. Машини з цим мотором - здебільшого випуску 2000-х років, тож стан конкретного екземпляра визначають історія ременя ГРМ, стан форсунок і ПНВТ та клапана рециркуляції газів.
Чи варто брати авто з 1CD-FTV
Рішення ухвалюйте після діагностики: у перевірених джерелах поширеність конкретних дефектів саме цього мотора не встановлено, а ADAC високо оцінює Corolla тих років. Головне - стан форсунок (холодний пуск, дим, стукіт) і історія ременя ГРМ.
Що перевірити перед купівлею
- Холодний пуск: важкий запуск, дим, стукіт, нерівний холостий хід.
- Коли міняли ремінь ГРМ.
- Стан клапана рециркуляції газів і помилки блока керування.
- Для D-CAT - стан нейтралізатора DPNR і якість палива.
- Яку оливу використовували і як часто її міняли.
Загальна методика огляду - перевірка б/в авто за 30 хвилин; про машину - чи варто брати Toyota Avensis б/в.
Обслуговування
- Олива - для Avensis T25 і Corolla E12 за документами Toyota ACEA B1 або API CF-4 чи CF, 5,9 л із фільтром; вимоги версії D-CAT перевіряйте окремо.
- Інтервал - за сервісною книжкою; в індексованому регламенті Avensis CDT250 - 15 000 км або 12 місяців, у важких умовах - 7500 км або 6 місяців.
- Ремінь ГРМ - 105 000 км у регламентах Toyota 2009 року для Avensis CDT250, Corolla CDE120 і Corolla Verso; звірте із сервісною книжкою.
- Клапани - регулювання шайбами: впуск 0,20-0,30 мм, випуск 0,35-0,45 мм на холодному моторі.
FAQ
На яких машинах стоїть 1CD-FTV?
Toyota Avensis T22 і T25, Corolla E12, Corolla Verso, RAV4 другого покоління і Previa з дизелем 2.0 D-4D.
Яка потужність 1CD-FTV?
90, 110 або 116 к.с. залежно від версії і року; у 116-сильній Corolla і Avensis T25 - 280 Нм.
У 1CD-FTV ремінь чи ланцюг ГРМ?
Зубчастий ремінь. В індексованому тексті регламентів Toyota 2009 року для Avensis CDT250, Corolla CDE120 і Corolla Verso CUR10 заміна стоїть через 105 000 км, але оригінал ми не бачили - звірте із сервісною книжкою.
Скільки оливи в 1CD-FTV?
5,9 л із фільтром і 5,3 л без нього в Avensis T25 і Corolla E12.
Чи є в 1CD-FTV сажовий фільтр?
У перевіреній Corolla на 116 к.с. фільтра немає, Avensis 2.0 D-CAT мав нейтралізатор DPNR; інші версії перевіряйте окремо.
Що прийшло на зміну 1CD-FTV?
В Avensis у 2006 році - 1AD-FTV на 126 к.с.; у Corolla Verso - 2.2 D-4D.
Дивіться також: регламент ТО Toyota Avensis T25 і T27, каталог двигунів - проблеми і ресурс.

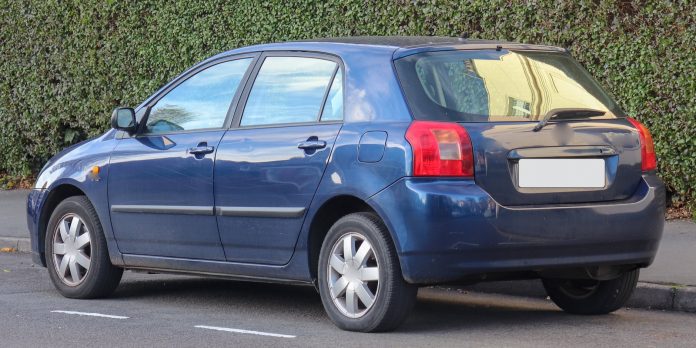

Фото: Vauxford, Wikimedia Commons, CC BY-SA 4.0 (Toyota Corolla E12 2.0 D-4D, 2003 рік; кадр обрізано, логотипи, написи і номер заретушовано).
