Стало відомо, чому старий український ЗРК С-200 використовується для знищення сучасних російських літаків

Підпишись на нас:

Останні події в російсько-українській війні пожвавили дискусії про довговічність і ефективність військової техніки радянської доби, зокрема ракетний комплекс ППО С-200. За даними українських збройних сил, цій системі приписують збиття кількох сучасних російських літаків, у тому числі літака А-50 АВАКС і бомбардувальника Ту-22М3. У цій статті ми зосередимося на бойових можливостях і технічних особливостях зенітно-ракетного комплексу С-200, розглянемо його ракетну техніку, радіолокаційні компоненти та ефективність ураження.

Подробиці

Розвиток С-200 Ангара розпочато на початку 1950-х років під керівництвом конструкторських бюро Олександра Расплетіна (SB-1) і Петра Грушина. Ця ініціатива була відповіддю на очевидну прогалину в можливостях протиповітряної оборони Радянського Союзу, зокрема у протидії новому поколінню американських високошвидкісних висотних стратегічних бомбардувальників.

Створена для посилення систем С-25 (SA-1) і С-75 (SA-2) меншої дальності, С-200 була спрямована на ураження та нейтралізацію різноманітних повітряних загроз, включаючи передові літаки, такі як F- 4, B-52, F-111 і SR-71, а також літаки, оснащені засобами активного глушіння. Його розвиток відображає стратегічний імператив Радянського Союзу щодо збереження переваги в повітрі та запобігання повітряним бомбардуванням глибокого проникнення.

Оперативне розгортання С-200 почалося з випробувань оригінальної ракети 5V21 навколо Таллінна, Естонія, з 1963 по 1964 рік. До 1966 року були створені перші оперативні полки, і мережа швидко розширювалася. На піку свого розвитку в середині 1980-х років розгортання включало 130 об’єктів з 1950 пусковими установками. Однак наприкінці 1990-х років ці цифри значно зменшилися через те, що систему замінили на більш досконале сімейство С-300П (SA-10 Grumble), що призвело до виведення з експлуатації та продажу старих систем для фінансування модернізації.

С-200протягом терміну служби пройшов кілька модернізацій. Початкова версія С-200 (SA-5a), представлена ​​в 1963 році, була оснащена ракетою 5В21, здатною досягати дальності польоту 150 км. Ця ракета була з командним наведенням і мала звичайну бойову частину. Пізніше система була модернізована до С-200В «Ангара» (SA-5b) у 1971 році, яка мала ракету 5В28, що збільшувала радіус дії до 250 км і пропонувала можливість нести або звичайну осколково-фугасну боєголовку, або ядерну боєголовку з потужність 25 кілотонн. Ця версія також включала напівактивну радіолокаційну термінальну головку самонаведення.

Остання версія, С-200Д «Ангара» (SA-5c), була представлена ​​в 1975 році з подальшими вдосконаленнями. Вона включала ракету 5В28В, яка могла похвалитися покращеною маневреністю, оновленою системою радіолокаційного наведення з розширеними можливостями електронної протидії (ECCM) і збільшеною дальністю до 300 км. Експортна версія зі звичайною боєголовкою була позначена як S-200DE Vega. Крім того, протягом 1970-х років були розробки щодо створення варіанту, оснащеного протирадіолокаційною самонавідною ракетою з пасивною самонаведенням, спрямованої на протидію системам перешкод та раннім літакам типу АВАКС.

Ракета С-200, ключовий компонент системи протиповітряної оборони С-200, є складною одноступінчастою ракетою з чотирма блоками розгінних блоків на твердому паливі, що відкидаються. Кожен бустер має 4,9 метра в довжину і 0,48 метра в діаметрі, з розмахом плавників 0,35 метра від корпусу. Основна ракета, позначена як 5V21, має загальну довжину 10,5 метра з максимальним розмахом крила 2,85 метра. Його основний корпус діаметром 0,86 метра містить одноступінчастий рідкопаливний ракетний двигун, який забезпечує тягу 10 000 кг протягом часу від 51 до 150 секунд.

Ця ракета розроблена для роботи в діапазоні швидкостей від 700 до 2500 метрів на секунду, що підвищує її адаптивність до різних сценаріїв ураження. Діапазон дії різний для різних версій ракети: оригінальна С-200 може досягати дальності польту до 150 кілометрів, у С-200В цей показник розширюється до 250 кілометрів, а С-200Д додатково збільшує цю здатність до 300 кілометрів. Мінімальна дальність ураження для всіх версій становить приблизно 7 кілометрів, на цей фактор впливає час початкового горіння ракети-носія 3-5 секунд, що створює тягу 160 000 кг, що є важливим для того, щоб ракета вийшла з пускової установки та почала свою траєкторію до цілі.

Наведення ракети двостороннє: початкове наведення здійснюється за допомогою командних сигналів від радара 5N62 («Квадратна пара») на відстані приблизно 60 кілометрів від місця запуску. За межами цієї точки власний активний радіолокаційний термінал самонаведення ракети бере на себе головну роль, точно налаштовуючи її курс, щоб забезпечити наведення під час остаточного наближення до цілі. Ця система є високоефективною для ураження цілей на різних висотах: С-200 здатна досягати відстані до 20 000 метрів, С-200В – до 29 000 метрів, а С-200Д здатна перехоплювати цілі на висоті до 40 000 метрів. Мінімальна робоча висота для всіх версій становить 300 метрів.

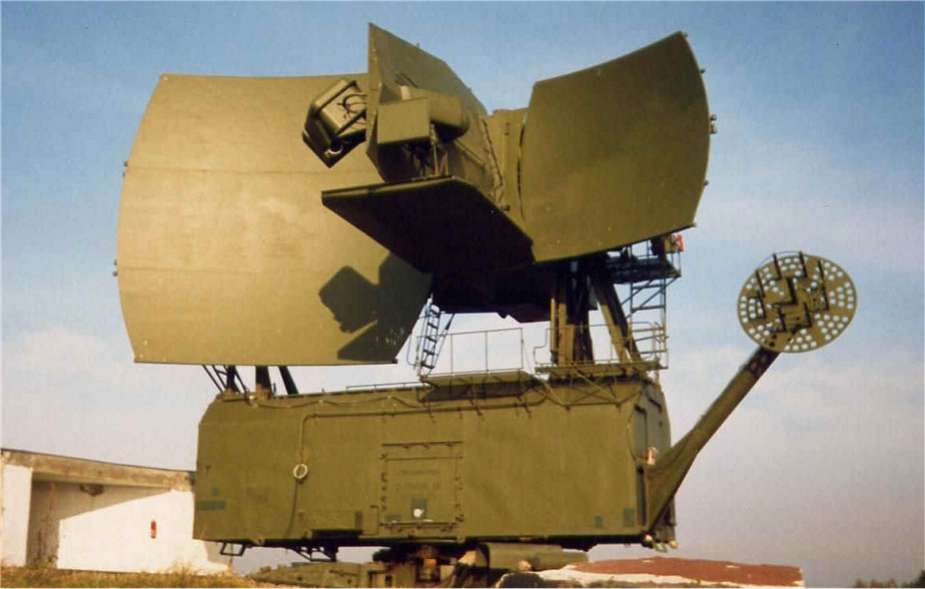

С-200 оснащений радаром 5N62 Н-діапазону, який НАТО називає «квадратною парою»
С-200 оснащений радаром 5N62 Н-діапазону, який НАТО називає «квадратною парою»

Ракета С-200 озброєна осколково-фугасною бойовою частиною вагою 217 кг, яка містить 97 кг вибухівки. Цю боєголовку можна підірвати за допомогою недалекого або командного запалу, залежно від тактичних потреб і характеру цілі. Крім того, деякі варіанти ракети можуть бути оснащені ядерною боєголовкою потужністю 25 кілотонн, що забезпечує стратегічний варіант стримування.

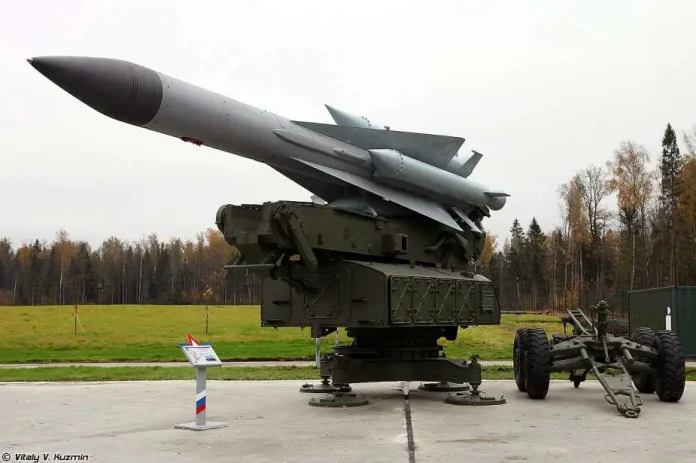

Ракета С-200 здатна вражати повітряні цілі на максимальній дальності до 300 км і на висоті до 40 км
Ракета С-200 здатна вражати повітряні цілі на максимальній дальності до 300 км і на висоті до 40 км

Штабний підрозділ С-200 відіграє ключову роль у всеохоплюючій стратегії протиповітряної оборони, центральною частиною якої є його радіолокаційна частина. Ця ділянка оснащена радаром D-діапазону, відомим НАТО як «Big Back», який може похвалитися вражаючою дальністю понад 500 кілометрів. Ця радіолокаційна система раннього попередження має вирішальне значення для далекого виявлення наближаючих повітряних загроз, забезпечуючи полку необхідний час для ефективного реагування та координації своєї оборони.

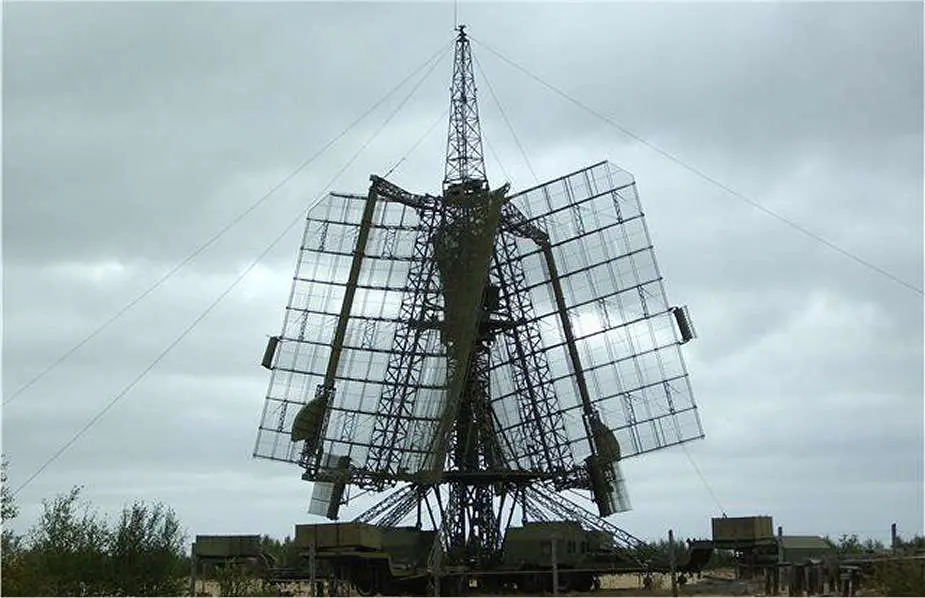

Штабна частина полку С-200 оснащена радаром D-діапазону, відомим в НАТО як Big Back
Штабна частина полку С-200 оснащена радаром D-діапазону, відомим в НАТО як Big Back

Кожен ракетний дивізіон у складі полку С-200 ретельно організований, щоб максимально підвищити його ефективність і готовність. Першим компонентом цього батальйону є радар П-35M, ідентифікований НАТО як “Bar Lock-B”. Ця радіолокаційна система E/F-діапазону здатна шукати та захоплювати цілі на відстані до 320 кілометрів. Він інтегрує систему D-діапазону, яка необхідна для розрізнення між союзними та супротивними підрозділами під час складних повітряних боїв.

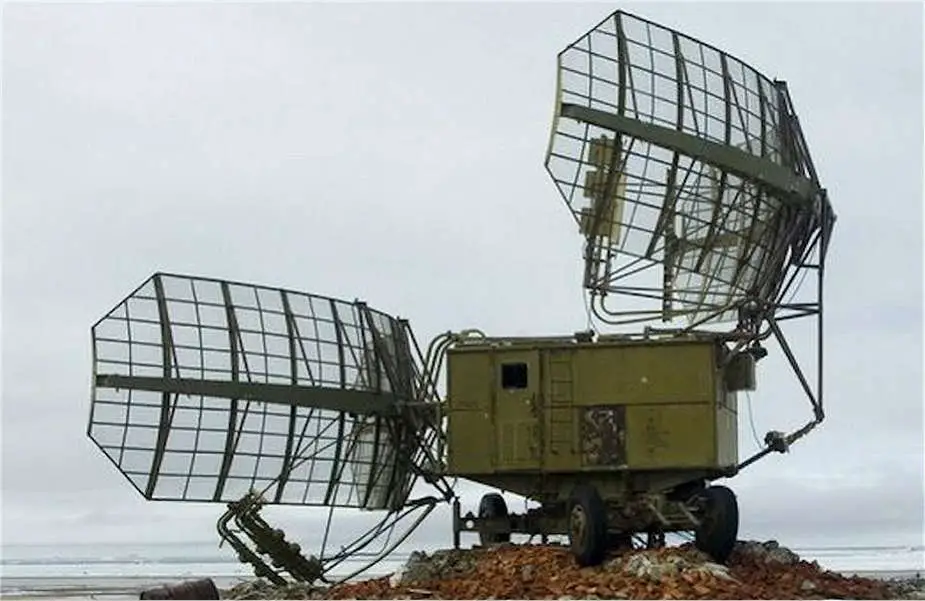

Першим компонентом батальйону С-200 є радар П-35М, ідентифікований НАТО як «Бар Лок-Б»
Першим компонентом батальйону С-200 є радар П-35М, ідентифікований НАТО як «Бар Лок-Б»

Крім того, кожен ракетний дивізіон оснащений радаром 5N62 діапазону Н, який НАТО називає «квадратною парою». Ця радіолокаційна система простягається на 270 кілометрів і спеціально розроблена для наведення ракет, забезпечуючи точність націлювання та ураження. Його здатність точно наводити ракети є наріжним каменем ефективності оборонних операцій С-200.

Для підтримки радіолокаційних систем кожен батальйон включає шість пускових установок 5П72. Кожна пускова установка доповнюється відповідними блоками заряджання, які є життєво важливими для керування ракетами та готовності, гарантуючи, що С-200 може оперативно реагувати на зовнішні загрози.

Крім того, ракетні дивізіони оснащені кабінами передстартової підготовки та дизель-генераторними станціями. Ці компоненти мають вирішальне значення для підтримки ракетної готовності та оперативної автономності. Підготовчі кабіни забезпечують безпечне та контрольоване середовище для технічної підготовки ракет перед розгортанням, тоді як генератори забезпечують надійне електропостачання, що є критично важливим для ефективного функціонування радіолокаційних систем, механізмів запуску та допоміжних засобів, особливо на віддалених або незабудованих театрах бойових дій.

У 2000 році КБ «Алмаз», продовжуючи традиції впровадження інновацій в системах ППО, представило комплексний пакет модернізації системи С-200ВЕ. Ця модернізація мала на меті підвищити продуктивність системи та її операційну гнучкість, забезпечивши її актуальність у сучасних сценаріях ППО.

Одним із ключових удосконалень цієї модернізації стало впровадження версії ракети 5В28М. Цей новий варіант ракети збільшив дальність ураження системи до 300 кілометрів, зрівнявши можливості С-200ВЕ з можливостями її наступників, моделей С-200Д і С-200ДЕ. Це збільшення радіусу дії дозволило створити більш гнучку та чутливу позицію захисту проти загроз на великій висоті.

Крім того, модернізація значно розширила оперативну гнучкість С-200ВЕ, дозволивши розташувати окремі точки розгортання батарей на відстані до 100 кілометрів від штабу батальйону. Ця зміна дозволила центральному джерелу цільових даних у штабі батальйону координувати дії на значно більшій території, підвищуючи охоплення системи та ефективність захисту великих територій.

Ще одним помітним удосконаленням стало доповнення РЛС освітлення цілей звуковим індикатором. Ця функція забезпечувала операторів звуковими підказками, які ідентифікували тип виявленої цілі, таким чином підвищуючи обізнаність про ситуацію та час реакції в складних умовах ППО.

Крім того, система наведення С-200ВЕ отримала суттєві вдосконалення для підвищення її здатності перехоплювати цілі з малими радіальними швидкостями. Ці модифікації забезпечили ефективність системи проти широкого спектру повітряних загроз, включаючи літаки, що повільно рухаються або зависають, перехоплення яких раніше могло бути складним.

ЗРК С-200, незважаючи на своє походження в перші дні холодної війни, продовжує демонструвати надзвичайну стійкість і актуальність на сучасному полі бою. С-200, спочатку розроблений для протидії висотним загрозам і володіючи можливостями, які випереджали свій час, протягом десятиліть зазнав різних модернізацій, щоб підвищити дальність, точність і смертоносність. Ці вдосконалення забезпечили те, що він залишається життєздатним компонентом стратегій протиповітряної оборони кількох країн, включаючи Україну.

Нещодавнє успішне використання С-200 українськими силами для збиття передових російських літаків підкреслює тривалу корисність системи. Незважаючи на свій вік, С-200 довела здатність вражати та знищувати складні авіаційні платформи, включаючи стратегічні бомбардувальники та літаки радіоелектронної боротьби. Це не лише підкреслює надійність конструкції системи, а й відображає стратегічну кмітливість українських сил у ефективному використанні наявних ресурсів.

Здатність С-200 залишатися працездатною та ефективною через стільки років є свідченням далекоглядності її радянських розробників і постійних зусиль з модернізації, які зберегли її актуальність. Його подальше використання в зонах військового конфлікту, таких як Україна, є переконливим прикладом того, що старі системи все ще можуть відігравати вирішальну роль у національній обороні, особливо в поєднанні з розумною тактикою та стратегією.
