Помилка P0336 (Crankshaft Position Sensor A Circuit Range/Performance) означає, що блок керування двигуном отримує сигнал від датчика положення колінчастого вала, але цей сигнал виходить за межі очікуваного діапазону або не відповідає логіці роботи двигуна. Простими словами, ЕБУ “бачить” датчик, розуміє, що він фізично підключений, але не може довіряти даним, які той передає, тому включає аварійний режим захисту силового агрегату.
Їхати з активною помилкою P0336 небезпечно і в більшості випадків неможливо фізично. ДПКВ (датчик положення колінчастого вала) є ключовим елементом системи запалювання та впорскування палива, і при втраті коректного сигналу двигун може заглухнути прямо під час руху, без попередження, на будь-якій швидкості. Якщо на панелі приладів разом з Check Engine блимає індикатор і відчуваються ривки, тролення оборотів або труднощі із запуском, автомобіль варто негайно евакуювати на діагностику, а не продовжувати рух своїм ходом.
Що означає помилка P0336
Датчик положення колінчастого вала (ДПКВ, англ. Crankshaft Position Sensor, CKP) зчитує положення та швидкість обертання задаючого диска, закріпленого на колінчастому валу або на шківі приводу генератора. Диск має спеціальні зубці з одним або кількома пропущеними зубцями, які слугують міткою верхньої мертвої точки (ВМТ). За частотою імпульсів і за розташуванням мітки ЕБУ визначає точний кутовий момент для подачі іскри та впорскування палива в кожному циліндрі.
Код P0336 спрацьовує, коли форма сигналу спотворена: імпульси йдуть нерівномірно, мітка ВМТ з’являється не там, де очікується, або сигнал взагалі “стрибає” по амплітуді. На відміну від коду P0335 (повна відсутність сигналу), P0336 говорить про те, що сигнал є, але його якість чи логіка не проходять внутрішню перевірку контролера. Найчастіше причина криється не в самому датчику, а в стані задаючого диска або в зазорі між диском і датчиком.
Існує два типи ДПКВ – індуктивні (пасивні, магнітні) та на ефекті Холла (активні). Індуктивні датчики генерують змінну напругу самостійно за рахунок обертання магнітного поля відносно зубців диска, тому їхній сигнал безпосередньо залежить від швидкості обертання і чутливий до зазору. Датчики Холла отримують живлення від бортової мережі (5В або 12В) і видають прямокутний цифровий сигнал незалежно від оборотів, тому вони менш чутливі до зазору, але вразливі до перепадів напруги живлення. Тип датчика впливає на методику перевірки мультиметром, тому перед діагностикою варто уточнити модель ДПКВ за VIN-кодом або в електричній схемі конкретного двигуна.
Ще один нюанс: ЕБУ звіряє сигнал ДПКВ із сигналом датчика розподільного вала (ДРВ, англ. Camshaft Position Sensor). Якщо ці два сигнали розходяться між собою за фазою більше, ніж дозволяє закладений алгоритм, контролер може видати P0336 навіть при технічно справному ДПКВ – це типово при розтягнутому ланцюзі ГРМ або зсуві фаз газорозподілу. Тому грамотна діагностика завжди починається з перевірки саме ДПКВ і диска, а вже потім – синхронізації газорозподільного механізму.
Причини помилки P0336
- Збільшений або нерівномірний зазор між датчиком і задаючим диском (близько 30%) – через вібрацію, неякісний монтаж після ремонту або деформацію кронштейна кріплення датчика зазор виходить за межі 0,5-1,5 мм, і сигнал слабшає до критичного рівня.
- Пошкодження зубців задаючого диска, задирки або сколи (близько 20%) – механічні пошкодження диска (від удару, зношування, корозії) спотворюють форму імпульсу в конкретній точці циклу обертання.
- Металева стружка або бруд на магніті датчика (близько 15%) – індуктивні (магнітні) датчики притягують дрібну металеву стружку з картера чи ГРМ, яка накопичується на торці датчика і “заглушає” сигнал.
- Несправність самого датчика ДПКВ (близько 12%) – внутрішній обрив обмотки, пробій ізоляції, втрата магнітних властивостей від перегріву чи старіння.
- Пошкодження проводки, окислення контактів роз’єму (близько 10%) – потертості ізоляції, наведення на сусідні високовольтні дроти, корозія на клемах через вологу.
- Розтягнутий або перескочений ланцюг/ремінь ГРМ (близько 6%) – зміщення фаз газорозподілу порушує узгодженість сигналів ДПКВ і ДРВ (датчика розподільного вала), що ЕБУ трактує як помилку діапазону.
- Слабкий або “плаваючий” контакт маси датчика (близько 4%) – нестабільна маса спотворює референсну напругу сигналу.
- Електромагнітні наводки від несправного генератора чи стартера (близько 3%) – пульсації напруги бортової мережі накладаються на слабкий сигнал датчика.
Важливо розуміти, що відсотки ймовірності усереднені за статистикою звернень на СТО і суттєво залежать від пробігу конкретного автомобіля. На авто з пробігом до 100 тис. км частка причин, пов’язаних із забрудненням і зазором, вища, тоді як на автомобілях з пробігом понад 200 тис. км зростає частка механічного зношування задаючого диска і розтягнутого ланцюга ГРМ. Тому перед заміною дорогих деталей варто пройти всі кроки діагностики послідовно, а не міняти датчик “навмання” – у більшості випадків це не вирішує проблему.
Симптоми
- Загорається або блимає індикатор Check Engine, іноді разом з піктограмою двигуна.
- Двигун глохне спонтанно під час руху або на холостому ходу, без видимої причини.
- Утруднений запуск – стартер крутить довго, двигун “хапає” і глохне.
- Ривки, провали та тролення оборотів на різних режимах роботи двигуна.
- Автомобіль переходить в аварійний режим (limp mode) з обмеженням обертів і потужності.
- Нестабільна робота на холостому ходу, вібрація силового агрегату.
- У складних випадках – повна відмова заводитися.
Діагностика своїми руками

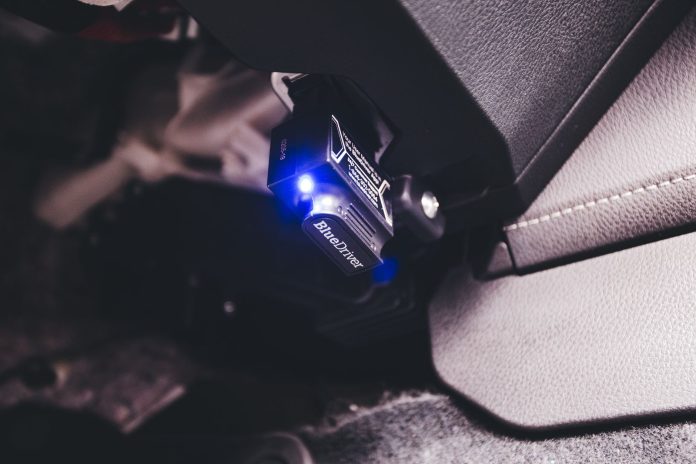

Перед розбиранням будь-яких вузлів підключіть OBD-2 сканер і зчитайте не лише сам код P0336, а й стоп-кадр (freeze frame) – обороти, температуру двигуна і навантаження в момент виникнення помилки. Це підкаже, чи проблема з’являється тільки на холодну, тільки на гарячу чи постійно.
- Візуальний огляд. Знайдіть датчик ДПКВ (зазвичай біля шківа колінвала або маховика), огляньте роз’єм і проводку на предмет потертостей, окислення, слідів масла чи охолоджувальної рідини.
- Перевірка зазору. Зніміть датчик, оцініть відстань до задаючого диска щупом. Для більшості індуктивних датчиків номінальний зазор становить 0,5-1,5 мм. Перевищення на 0,3-0,5 мм вже може провокувати помилку.
- Огляд задаючого диска. Прокрутіть колінвал вручну (за гайку шківа) і перевірте всі зубці на предмет сколів, задирок, слідів іржі чи бруду. Диск має бути чистим і без деформацій.
- Перевірка опору обмотки датчика мультиметром. Відключіть роз’єм, встановіть мультиметр у режим омметра і виміряйте опір між контактами сигнальної обмотки. Для більшості індуктивних ДПКВ норма становить 200-1000 Ом (точне значення дивіться у мануалі виробника). Опір, що прямує до нуля або до “нескінченності” (обрив), вказує на несправний датчик.
- Перевірка напруги живлення (для датчиків на ефекті Холла). Увімкніть запалювання, виміряйте напругу на контакті живлення відносно маси – має бути близько 5В або 12В залежно від типу датчика. Відсутність напруги вказує на обрив ланцюга живлення чи проблему з ЕБУ.
- Перевірка сигналу осцилографом (за наявності). Найточніший спосіб – подивитися форму хвилі під час прокручування стартером. Рівні, чіткі імпульси з однією явною “пропущеною” зоною (мітка ВМТ) – норма. Спотворена, “рвана” хвиля підтверджує проблему з диском або зазором.
- Перевірка маси і проводки під навантаженням. Погойдайте джгут проводки біля датчика при увімкненому запалюванні та підключеному сканері в режимі live-даних – якщо сигнал “стрибає”, проблема в проводці чи контакті.
Якщо всі виміри в нормі, а помилка повертається після скидання, перевірте синхронізацію ГРМ – можливо, розтягнувся ланцюг або ремінь проскочив на один-два зубці. Порівняйте живі дані ДПКВ і ДРВ у програмі сканера одночасно на холостому ходу: якщо графіки не збігаються по фазі так, як вказано в мануалі виробника, причина не в датчику, а саме в механізмі газорозподілу, і без зняття кришки ГРМ тут не обійтися.
Окремо варто згадати про псевдо-P0336 – ситуацію, коли код з’являється через банальне порушення роботи бортової мережі: слабкий акумулятор, окислені клеми маси кузова чи двигуна, несправне реле бензонасоса, що створює просадки напруги під час запуску. Перед розбиранням датчика перевірте напругу акумулятора під навантаженням стартера (не повинна падати нижче 9,5-10В) і стан усіх точок маси на двигуні – іноді проблема зникає після простого підтягування чи зачищення контактів масового проводу.
Ремонт і ціни в Україні 2026
| Причина | Що робити | Орієнтовна ціна, грн |
|---|---|---|
| Збільшений зазор датчика | Регулювання положення або заміна кронштейна кріплення | 150-400 |
| Забруднення магніту датчика | Чищення торця датчика від стружки і бруду | 0-100 (своїми руками) / 150-300 (СТО) |
| Пошкодження задаючого диска | Заміна диска (окремо або в комплекті зі шківом/маховиком) | 800-3500 |
| Несправний датчик ДПКВ | Заміна датчика (деталь + робота) | 500-1800 |
| Пошкоджена проводка/роз’єм | Ремонт джгута, заміна фішки, пайка контактів | 300-900 |
| Розтягнутий ланцюг/ремінь ГРМ | Заміна комплекту ГРМ з регулюванням фаз | 3500-9000 |
| Наводки від генератора | Діагностика і ремонт/заміна генератора | 1200-4500 |
Розкид цін залежить від марки авто, доступності деталі (оригінал, аналог, б/у) і складності зняття вузла – на деяких моторах доступ до датчика чи диска потребує зняття підрамника або коробки передач, що суттєво збільшує вартість роботи.
Специфіка популярних марок
Volkswagen, Skoda (двигуни EA111, EA211, TSI/TDI) – типова слабкість цих моторів: окислення контактів роз’єму ДПКВ через його розташування в зоні бризок вологи знизу блока циліндрів. Також трапляється забруднення датчика металевою стружкою на моторах з великим пробігом. Рекомендують перевіряти роз’єм при кожному ТО.
Toyota – на бензинових моторах серії AR, ZR помилка P0336 частіше пов’язана зі старінням самого датчика та природним зношуванням ущільнювального кільця, через яке всередину потрапляє масло і псує обмотку. Задаючий диск на Toyota рідко виходить з ладу першим.
Renault (двигуни K4M, K7M, H4M) – характерна проблема: розтягнутий ланцюг ГРМ на моторах K4M після 120-150 тис. км пробігу, що змішує фази і провокує саме код P0336 замість очікуваного коду розтягнутого ланцюга. Також зустрічається злам кріплення датчика через вібрацію.
Ford (двигуни Duratec, Ecoboost) – слабке місце: зазор датчика “пливе” через знос підшипника колінвала на моторах з великим пробігом, а на Ecoboost трапляються наводки через близькість високовольтної проводки котушок запалювання до сигнального кабелю ДПКВ.
FAQ
Чи можна їхати з помилкою P0336?
Ні, ризик раптової зупинки двигуна під час руху занадто високий. Автомобіль краще евакуювати або їхати мінімальну відстань на низьких обертах до найближчого СТО.
Чим відрізняється P0336 від P0335?
P0335 означає повну відсутність сигналу від ДПКВ (обрив ланцюга чи повна відмова датчика), тоді як P0336 – сигнал є, але він не відповідає очікуваному діапазону чи формі, тобто датчик або задаючий диск працюють з відхиленнями.
Чи можна почистити датчик ДПКВ, а не міняти?
Так, якщо причина в забрудненні магніту стружкою, обережне чищення торця датчика м’якою ганчіркою без металевих щіток часто повністю усуває помилку без заміни деталі.
Скільки коштує заміна датчика ДПКВ в Україні?
Сама деталь коштує від 300 до 1200 грн залежно від марки авто, робота на СТО – ще 200-600 грн, разом орієнтовно 500-1800 грн.
Чи потрібно скидати помилку після ремонту?
Так, після усунення причини помилку варто скинути сканером і проїхати кілька циклів запуску-зупинки двигуна, щоб переконатися, що код не повертається.
Висновок
Помилка P0336 майже завжди вказує на проблему в парі “датчик – задаючий диск”: зазор, забруднення чи механічне пошкодження. Діагностика займає 20-40 хвилин з мультиметром і не вимагає складного обладнання, а вартість ремонту в переважній більшості випадків не перевищує 1000-2000 грн, якщо не запущена ситуація з ланцюгом ГРМ. Головне правило – не ігнорувати симптоми і не продовжувати рух з активним кодом, адже раптова зупинка двигуна на трасі значно небезпечніша й дорожча за планову діагностику.
