Якщо сканер видав помилка P0690 при перевірці автомобіля, це майже завжди свідчить про проблему в колі контролю головного реле живлення блока керування двигуном. Офіційна SAE-розшифровка коду звучить як “ECM/PCM Power Relay Sense Circuit High” – тобто сигнал зворотного зв’язку від реле живлення на модуль керування двигуном (ECM) або силовим агрегатом (PCM) фіксує занадто високу напругу там, де вона має бути низькою або відсутньою.
Код P0690 є родовим (generic), тому теоретично може з’явитися на будь-якому автомобілі з бортовою діагностикою OBD-2, проте на практиці найчастіше трапляється на моделях General Motors, Chrysler, Dodge, Jeep та деяких Ford, де конструкція кола реле живлення ECM/PCM передбачає окремий “сенсорний” провід для моніторингу стану контактів. Критичність помилки середня: машина найчастіше продовжує їхати, але реле, яке “залипло”, може розряджати акумулятор за ніч, викликати труднощі із запуском або непередбачувану зупинку двигуна. Ігнорувати код не варто, оскільки несправне реле здатне з часом вивести з ладу і сам блок керування.
Що означає помилка P0690
Щоб зрозуміти, що означає помилка P0690, потрібно розібратися, як влаштоване коло живлення ECM/PCM. Головне реле подає напругу з акумулятора на модуль керування двигуном після повороту ключа запалювання. Одночасно від контактів цього реле йде окремий “сенсорний” провід назад до ECM/PCM, за яким модуль перевіряє, чи справді реле розімкнулося або замкнулося у потрібний момент. Якщо на цьому сенсорному колі ECM/PCM фіксує напругу, близьку до бортової (12 В і вище), у той момент, коли реле мало бути розімкненим, система записує код P0690 і вмикає індикатор Check Engine.
Фактично цей код повідомляє не про пряму несправність двигуна чи датчиків, а про порушення в допоміжному електричному колі, яке відповідає за коректне живлення і “засинання” бортового комп’ютера. Саме тому помилку P0690 часто супроводжують суміжні коди з тієї ж групи P0685-P0689, які описують інші відхилення у роботі кола реле живлення.
Причини виникнення помилки P0690
На практиці автоелектрики виділяють кілька типових причин появи цього коду. Нижче наведено приблизний розподіл частоти за статистикою СТО:
- Залипання контактів реле живлення ECM/PCM (35%) – контакти всередині реле спікаються або зависають у замкненому положенні через постійні навантаження.
- Коротке замикання сенсорного проводу на “плюс” (20%) – потертість ізоляції в моторному відсіку призводить до контакту сигнального дроту з кабелем живлення.
- Окислений або підгорілий роз’єм реле (15%) – вологість і бруд у колодці роз’єму спричиняють підвищений опір і хибні сигнали.
- Втручання стороннього обладнання (10%) – автосигналізація, автозапуск або нештатна проводка, підключена до кола головного реле.
- Несправність самого блока ECM/PCM (10%) – пошкодження внутрішнього транзистора або драйвера, що керує реле.
- Волога та корозія в монтажному блоці реле (5%) – потрапляння води під капот, особливо після миття двигуна.
- Пошкодження джгута проводки гризунами або тертям об кузов (5%) – оголений провід торкається “маси” або “плюса”.
Симптоми
Прояви помилки P0690 залежать від того, у якому саме положенні “зависло” реле і наскільки стабільний контакт у сенсорному колі. Найпоширеніші ознаки:
- Індикатор Check Engine світиться постійно або блимає періодично.
- Розрядження акумулятора за ніч через те, що реле не розмикається і ECM/PCM продовжує споживати струм навіть після вимкнення запалювання.
- Утруднений запуск двигуна вранці або після тривалої стоянки.
- Раптова зупинка двигуна під час руху без видимої причини.
- Двигун не запускається взагалі, стартер прокручується, але спалахування немає (при повній втраті живлення ECM).
- Одночасна поява кодів P0685, P0686, P0687, P0688 або P0689.
- Нестабільна робота холостого ходу через “плаваючу” напругу живлення модуля.
Діагностика своїми руками
Перевірити коло реле живлення ECM/PCM можна самостійно за наявності базового сканера OBD-2 та мультиметра.

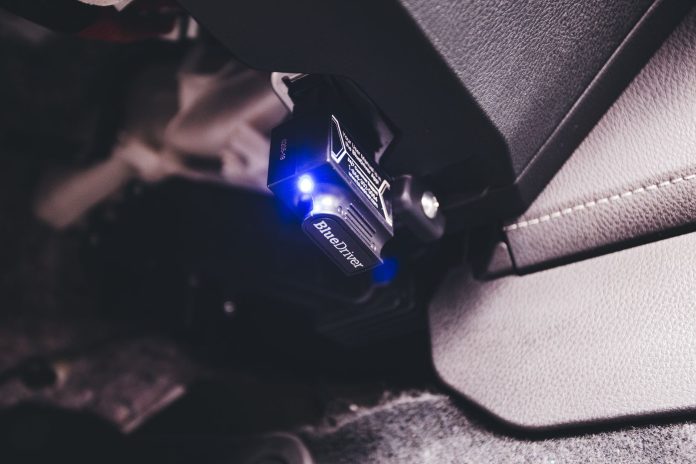

Крок 1. Зчитування кодів сканером
Підключіть сканер і зчитайте не лише сам код P0690, а й усі супутні коди групи P068X-P069X, а також дані стоп-кадру (freeze frame) – напругу бортової мережі та обороти двигуна на момент фіксації помилки.
Крок 2. Візуальний огляд реле і проводки
Знайдіть головне реле живлення ECM/PCM (зазвичай позначене як “MAIN”, “ECM/PCM RELAY” або “EFI” у монтажному блоці під капотом). Огляньте роз’єм на предмет окислення, підгорання контактів і слідів вологи.
Крок 3. Перевірка мультиметром
Переведіть мультиметр у режим вимірювання постійної напруги (DCV) і виконайте перевірки:
- При вимкненому запаленні напруга на сенсорному проводі (визначається за електросхемою конкретної марки) має бути близько 0 В.
- Одразу після ввімкнення запалювання на короткий момент напруга піднімається до 12-14 В, а потім падає майже до нуля – це нормальна робота реле.
- Якщо напруга залишається на рівні 10-14 В постійно, навіть при вимкненому двигуні, це підтверджує “залипання” реле або коротке замикання на “плюс”.
- Перевірте опір проводки між реле та роз’ємом ECM/PCM – справне коло показує менше 1 Ом, збільшений опір вказує на окислення контактів.
Крок 4. Тест підміною реле
Якщо в автомобілі є однакове за маркуванням реле в іншому місці монтажного блока (наприклад, реле вентилятора), поміняйте їх місцями. Якщо симптоми зникають, причина підтверджена – несправне реле.
Ремонт і ціни в Україні 2026
Вартість усунення коду P0690 сильно залежить від того, чи це просте реле, чи пошкодження проводки або самого блока керування.
| Вид робіт | Орієнтовна ціна, грн (2026) |
|---|---|
| Комп’ютерна діагностика зі зчитуванням стоп-кадру | 300-600 |
| Заміна реле живлення ECM/PCM (деталь + робота) | 250-900 |
| Чистка та відновлення контактів роз’єму реле | 300-700 |
| Ремонт пошкодженої ділянки проводки (пайка, ізоляція) | 500-1800 |
| Повна заміна джгута проводки в моторному відсіку | 2500-6000 |
| Ремонт вихідного каскаду ECM/PCM у спеціалізованій майстерні | 2000-6000 |
| Заміна ECM/PCM у зборі (оригінал з прошивкою) | 8000-25000 |
У більшості випадків (близько 70% звернень) проблема вирішується заміною реле або ремонтом проводки без потреби втручатися в сам блок керування, тож середній чек ремонту становить 500-1500 грн.
FAQ
Чи можна їздити з помилкою P0690?
Короткочасно так, автомобіль зазвичай зберігає керованість, проте ризик раптової зупинки двигуна або відмови стартувати зранку робить подальшу експлуатацію без діагностики небезпечною, особливо в далеких поїздках.
Чи розряджає P0690 акумулятор?
Так, якщо реле “залипло” в замкненому положенні, ECM/PCM продовжує споживати струм навіть при вимкненому запалюванні, що за кілька ночей стоянки здатне повністю розрядити акумулятор.
Скільки коштує заміна реле ECM/PCM?
Саме реле у більшості моделей коштує 100-400 грн, а разом із роботою заміна обходиться орієнтовно в 250-900 грн залежно від марки та доступності монтажного блока.
Чи стирається помилка P0690 сама?
Код може згаснути через кілька циклів запуску без повторення несправності, але сам запис в історії залишається, а першопричина (реле чи проводка) сама по собі не зникає, тому потрібен фізичний ремонт.
Помилка P0690 стосується службового кола живлення блока керування, тому її не варто відкладати навіть за відсутності явних симптомів у їзді – несправне реле здатне розрядити акумулятор або пошкодити ECM/PCM. Якщо потрібно розібратися в інших кодах вашого автомобіля, скористайтеся повним довідником кодів OBD-2, а якщо на панелі просто горить лампочка без конкретного коду, прочитайте матеріал про те, чому загорається Check Engine і що робити.
