Одного ранку автомобіль із пневмопідвіскою «присів» на один бік, а на панелі з’явилося повідомлення про несправність. Знайоме відчуття? Для власників преміальних легковиків, позашляховиків, фургонів і вантажівок це типова ситуація, і найчастіше за нею стоїть дрібниця: витік на з’єднанні, дрібна тріщина або вологе повітря в системі. Пневмопідвіска - розумна й комфортна технологія, але вона вимагає розуміння того, як працює, і трохи уваги в обслуговуванні.
Пневмопідвіска, по суті, є частиною великого світу пневматики - того самого, що працює на заводах і складах, у промислових лініях і амортизаційних вузлах. Якщо вас цікавить суміжна тема гасіння ударів і плавності ходу в промисловому обладнанні, більше інформації про промислові амортизатори можна знайти в каталозі ПНЕВМАТ. А нижче - докладно про автомобільну пневмопідвіску: її будову, відмінності для різних транспортних засобів, типові поломки та поради з догляду.

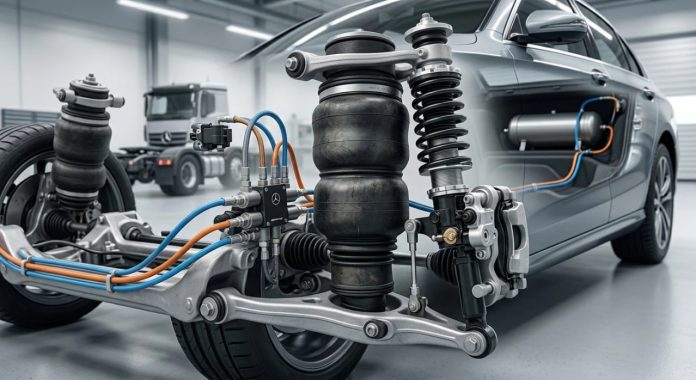

Як влаштована пневмопідвіска
Замість металевих пружин тут працює стиснене повітря в еластичних балонах. Змінюючи тиск, система регулює висоту кузова, жорсткість і комфорт. Основні елементи наступні.
Пневмобалони (пневморесори)
Це гумово-кордові «міхи» на кожному колесі або осі. Вони виконують роль пружини: повітря всередині стискається під навантаженням і повертає кузов у вихідне положення. Бувають кілька конструкцій:
- з одним або кількома «гофрами» (звичайні міхи);
- рукавного типу (rolling lobe), де гума «перекочується» по поршню - плавніший хід і компактність.
Компресор
Він нагнітає повітря в систему. У легковиках і позашляховиках це зазвичай невеликий електричний компресор, який вмикається за потреби. У вантажівках і автобусах повітря часто надходить від спільної пневмосистеми, яку живить компресор двигуна.
Ресивер
Невелика ємність для запасу стисненого повітря. Завдяки ресиверу система швидше реагує й не змушує компресор працювати безперервно. У більшості легкових систем ресивер є, але є й варіанти без нього, де повітря нагнітається безпосередньо в балони.
Блок клапанів
«Диспетчер» системи: набір електромагнітних клапанів, які направляють повітря до потрібного балона, випускають його або утримують тиск. Від його герметичності та справності залежить, чи тримає автомобіль висоту.
Трубки й фітинги
Повітря рухається по поліамідних (або поліуретанових) трубках, що з’єднуються з вузлами через пластикові чи металеві фітинги швидкого монтажу. Це найчисленніші елементи системи, і саме вони часто стають джерелом витоків.
Датчики висоти та блок керування
Датчики положення кузова повідомляють електронному блоку, на якій висоті перебуває автомобіль. Блок порівнює це із заданою величиною й командує компресором і клапанами. Саме він відповідає за режими «комфорт», «спорт», «позашляховий» чи «завантаження».
Спрощена схема роботи
- Датчик показує, що кузов просів.
- Блок керування вмикає компресор і відкриває потрібні клапани.
- Повітря наповнює балони, кузов піднімається.
- Коли заданої висоти досягнуто, клапани закриваються, компресор вимикається.
Чим відрізняється пневмопідвіска в різних транспортних засобах
Принцип один, а реалізація - різна.
| Тип транспорту | Типові особливості | Навантаження на систему | Що важливо в обслуговуванні |
|---|---|---|---|
| Легковики | Електричний компресор, компактні балони, режими комфорту й спорту, нерідко активні амортизатори | Помірні, але вимоги до плавності ходу високі | Герметичність, стан компресора, версії ПЗ блоку керування |
| Позашляховики | Більший хід, регулювання кліренсу, режими для бездоріжжя | Високі: бруд, вода, кам’яниста дорога | Захист балонів і трубок, вологість, стан сальників |
| Вантажівки | Великі балони на осях, живлення від компресора двигуна, осушувач повітря | Значні, постійні | Якість повітря, осушувач, перевірка нівелірних клапанів |
| Автобуси | Пневмопідвіска на всіх осях, функція «приклякання» для посадки, живлення від загальної мережі | Дуже високі, інтенсивна експлуатація | Регулярна діагностика, швидка заміна дрібних елементів |
Загалом, що важчий транспорт, то частіше пневмопідвіска працює спільно з іншими пневмосистемами (гальма, двері), а вимоги до якості повітря стають суворішими.
Типові несправності та їхні причини
Пневмопідвіска не ламається «раптово без причини». Здебільшого проблеми накопичуються поступово.
1. Витоки на з’єднаннях
Найпоширеніша проблема. Причини:
- старі або пошкоджені ущільнювальні кільця у фітингах;
- зношені чи деформовані трубки;
- неякісні фітинги, які мають слабку фіксацію;
- вібрація та перепади температур.
Ознаки: автомобіль повільно «сідає» за ніч, компресор працює частіше та довше.
2. Тріщини пневмобалонів
Гума старіє, особливо в місцях згинів. Її «вбивають»:
- піщана та солева абразія в зимовий період;
- хімічні реагенти на дорогах;
- їзда зі спущеним балоном (він втирається сам у себе);
- вік: як правило, балони мають скінченний ресурс.
Ознаки: спущений кут кузова, свист повітря, видимі дрібні тріщини.
3. Перегрів компресора
Компресор у легкових системах розрахований на періодичну роботу. Якщо в системі є витік, він працює безперервно, перегрівається й виходить з ладу. Додаткові причини: забруднений фільтр, вологе повітря, низька напруга в мережі.
Ознаки: гучна, довга робота, запах паленого, помилки на панелі.
4. Волога в системі
Конденсат потрапляє в систему з атмосферного повітря. У морози вода замерзає, блокуючи клапани й трубки; у теплу пору спричиняє корозію. У вантажівок і автобусів це вирішує осушувач повітря, а в легковиках - осушувальні елементи та якість фільтрації.
Ознаки: нестабільна робота клапанів, зимові «замерзання» системи, іржа у вузлах.
5. Інші проблеми
- несправність датчиків висоти (неправильні показання);
- пошкодження блоку клапанів;
- програмні помилки електроніки;
- пошкодження проводки.
Як діагностувати
Не обов’язково одразу їхати на дорогий сервіс. Кілька простих перевірок допоможуть звузити коло пошуків.
- Спостереження за ніччю. Зміряйте кліренс увечері та вранці. Просідання - сигнал витоку.
- Мильний розчин. Нанесіть на з’єднання й балони розчин мила з води. Бульбашки покажуть місце витоку.
- Слух. Тихе сичання біля колеса або під автомобілем - ознака витоку.
- Робота компресора. Якщо він вмикається дуже часто або працює надто довго, система не тримає тиск.
- Діагностика помилок. Сканер зчитає коди несправностей блоку керування та датчиків.
- Візуальний огляд. Оглядайте балони, трубки, фітинги на тріщини, потертості, олію, забруднення.
- Вимірювання тиску. Манометр на сервісній лінії покаже, чи тримає система задане значення.
Обслуговування: як продовжити ресурс
- Регулярно оглядайте балони й з’єднання, особливо після зими та поїздок бездоріжжям.
- Мийте підвіску від бруду та солі, але не спрямовуйте струмінь високого тиску впритул на з’єднання.
- Не їдьте на спущених балонах. Це швидко знищує гуму.
- Підіймаючи автомобіль домкратом, переведіть систему у сервісний режим, щоб не пошкодити елементи.
- Стежте за осушувачем. У вантажівок і автобусів його картридж потрібно міняти за регламентом; у легковиках перевіряйте стан фільтрів і осушувальних елементів.
- Не ігноруйте дрібні витоки. Вони перевантажують компресор і скорочують його життя.
- Оновлюйте ПЗ блоку керування за рекомендацією виробника.
- Зберігайте запас дрібних витратників: кілька фітингів, шматок трубки, ущільнювальні кільця.
Окремо про якість трубок і фітингів при ремонті
Саме з дрібниць часто складається надійність усієї системи. Заміна «на що було під рукою» нерідко призводить до повторного ремонту.
Що перевірити при виборі
- Матеріал трубки. Для пневмосистем застосовують поліамід або поліуретан із відповідними властивостями: стійкість до тиску, температур, вібрацій, масла й реагентів.
- Діаметр. Зовнішній і внутрішній діаметри трубки мають точно збігатися з фітингом. Навіть різниця в частки міліметра майже гарантує витік.
- Товщина стінки та робочий тиск. Вибирайте трубку з запасом за тиском і температурним діапазоном.
- Тип фітинга. Швидкозйомні фітинги потребують рівного зрізу трубки; різьбові вузли - правильного ущільнення.
- Матеріал фітинга. Латунь і якісний пластик витримують експлуатацію довше за дешеві аналоги, які тріскаються на морозі.
- Стійкість до низьких температур. Для українського клімату це особливо важливо: «дубові» трубки та фітинги на морозі ламаються.
Прості правила монтажу
- Різати трубку тільки спеціальним різаком, щоб зріз був рівним без задирок.
- Вставляти трубку до упору, перевіряти фіксацію легким підтягуванням.
- Не перегинати трубку різко, дотримуватися мінімального радіуса згину.
- Прокладати її подалі від гарячих і рухомих елементів, закріплюючи хомутами.
- Після ремонту перевірити герметичність мильним розчином.
ПНЕВМАТ: джерело пневмокомплектуючих
Для ремонту та обслуговування пневмосистем потрібні якісні комплектуючі: трубки, фітинги, клапани, регулятори, фільтри. ПНЕВМАТ пропонує пневматичні компоненти для різних галузей, і їх можна використовувати під час ремонту й модернізації пневмовузлів. Підбираючи позиції для транспортної пневмопідвіски, варто звіряти параметри з вимогами виробника автомобіля: тиск, температурний діапазон, діаметри та тип з’єднань.
Висновок
Пневмопідвіска - це система з кількох простих елементів: балони, компресор, ресивер, блок клапанів, трубки з фітингами та датчики висоти. Вона дарує комфорт і гнучкість, але залежить від герметичності й чистоти повітря. Більшість поломок - витоки, тріщини балонів, перегрів компресора та волога - можна вчасно помітити й попередити, якщо оглядати вузли, не ігнорувати дрібниці та використовувати якісні трубки й фітинги під час ремонту. Тоді підвіска служитиме довго, незалежно від того, легковик це, позашляховик, вантажівка чи автобус.
